Van Cân Bằng Áp Suất Cartridge SUN Hydraulics CAGA-LHN/LIN: Giải Pháp Kiểm Soát Tải Trọng Đẳng Cấp
Trong lĩnh vực truyền động thủy lực công nghiệp và máy công trình, việc đảm bảo an toàn cho các cơ cấu nâng hạ và kiểm soát chuyển động của tải trọng là ưu tiên hàng đầu. Van cân bằng áp suất cartridge SUN Hydraulics CAGA-LHN/LIN đại diện cho sự tinh hoa trong kỹ thuật chế tạo van cartridge từ Hoa Kỳ.
Thuộc phân khúc van cartridge SUN Series 3 mạnh mẽ, dòng CAGA không chỉ đơn thuần là một linh kiện giữ tải, mà là một hệ thống kiểm soát thông minh giúp máy móc vận hành mượt mà, chính xác và bền bỉ theo thời gian.
Thiết bị thủy lực HULOMECH tự hào mang đến dòng van thủy lực chính hãng này nhằm tối ưu hóa hiệu suất cho các hệ thống máy móc nặng tại Việt Nam.

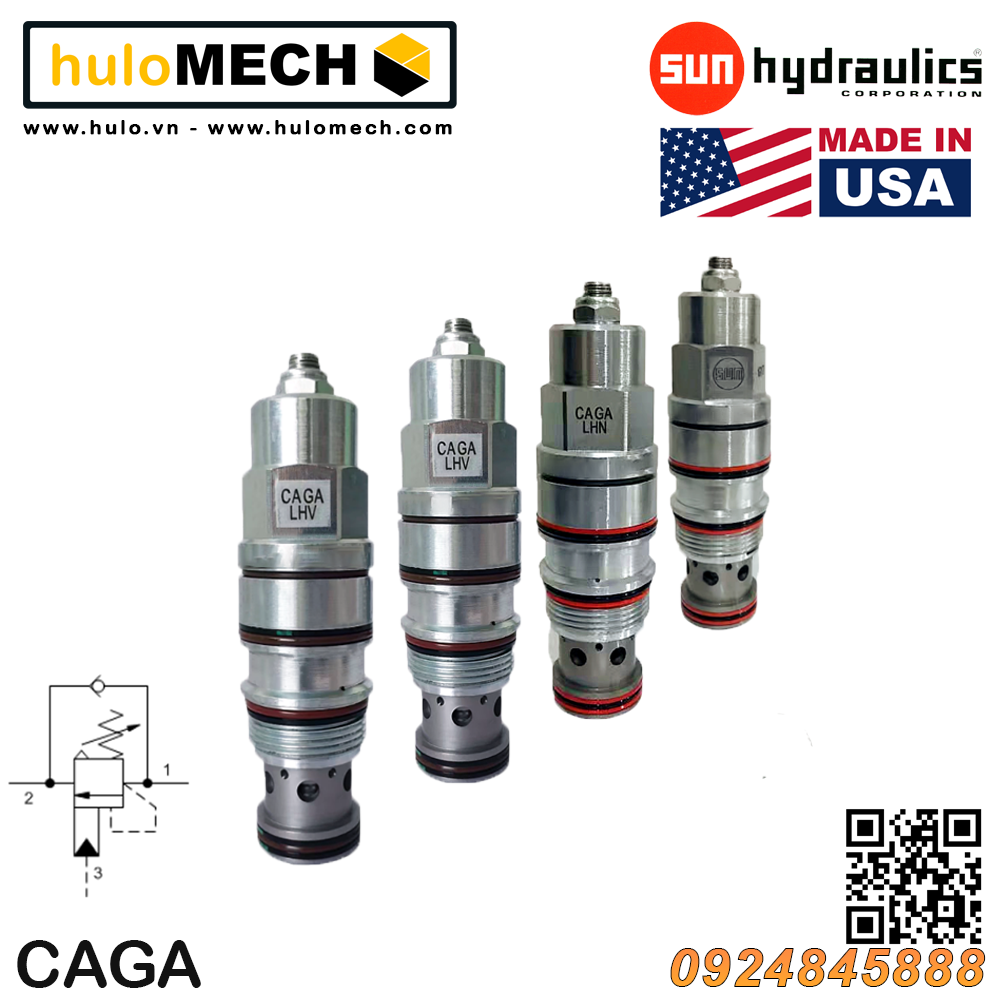

1. Tổng quan về Van cân bằng áp suất cartridge SUN Hydraulics CAGA-LHN/LIN
Van cân bằng áp suất SUN Hydraulics mã hiệu CAGA là dòng van counterbalance (cân bằng) 3 cổng chuyên dụng, được thiết kế để lắp đặt vào khoang tiêu chuẩn T-17A. Đây là loại van “Pilot-to-open”, hoạt động dựa trên nguyên lý cân bằng giữa áp suất tải và áp suất điều khiển (pilot).
Chức năng cốt lõi của Van cân bằng áp suất cartridge SUN Hydraulics CAGA-LHN/LIN bao gồm:
Giữ tải (Load Holding): Ngăn chặn hoàn toàn tình trạng xi lanh hoặc motor bị trôi khi van phân phối ở vị trí trung gian hoặc khi hệ thống gặp sự cố mất áp suất đột ngột.
Kiểm soát hạ tải (Load Control): Điều tiết tốc độ hạ của tải trọng, ngăn ngừa hiện tượng tải chạy quá tốc độ (overrunning load) gây rung giật hoặc mất kiểm soát.
Giải pháp kiểm soát tải trọng an toàn: Bảo vệ cơ cấu chấp hành không bị rơi tự do trong trường hợp đường ống dẫn dầu từ van phân phối đến xi lanh bị vỡ.
Việc sử dụng van counterbalance SUN mã hiệu CAGA giúp các kỹ sư thiết kế mạch thủy lực giải quyết được bài toán về độ ổn định và an toàn một cách triệt để nhất.
Van cân bằng áp suất cartridge SUN Hydraulics CAGA-LHN/LIN

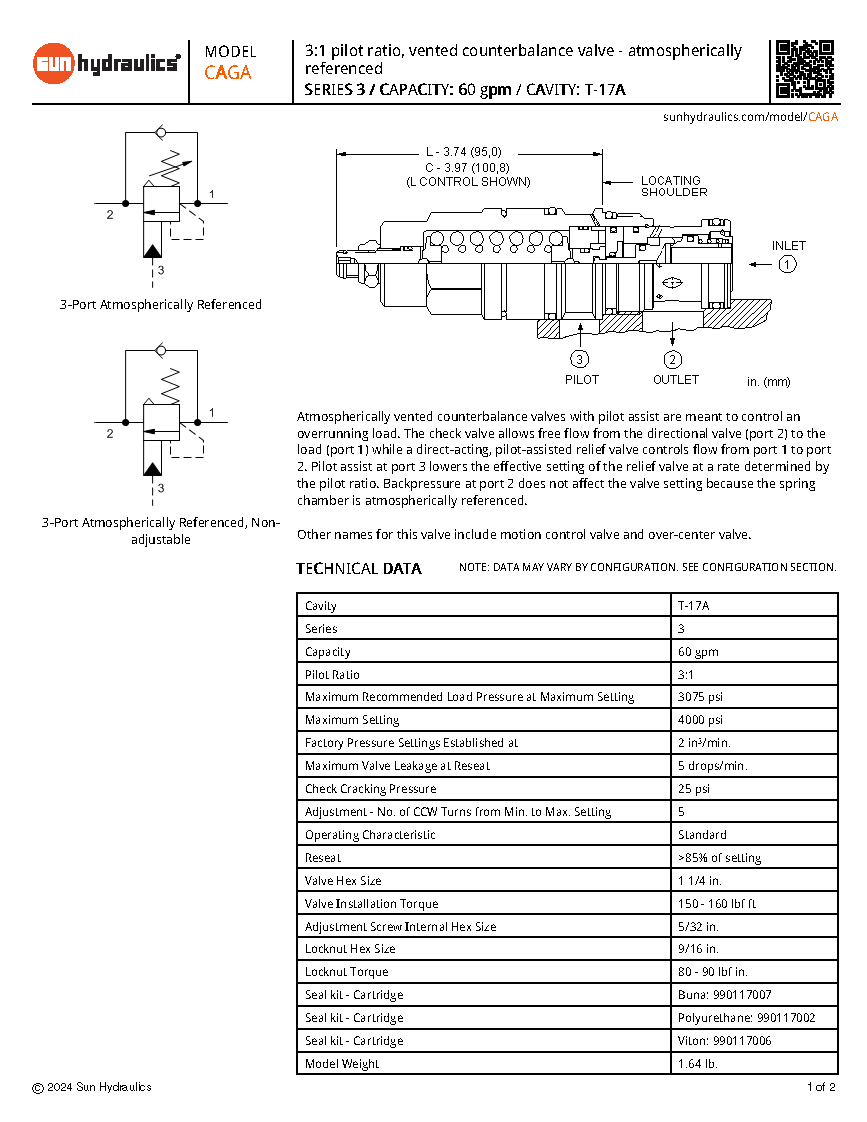

2. Thông số kỹ thuật chi tiết của SUN Hydraulics CAGA
Dựa trên tài liệu kỹ thuật chuẩn xác từ catalog Series 3, dòng van cân bằng áp suất cartridge SUN Hydraulics CAGA-LHN/LIN sở hữu những thông số vận hành vượt trội:
2.1. Hiệu suất vận hành và Lưu lượng
Khoang lắp đặt (Cavity): T-17A.
Dòng sản phẩm (Series): Series 3.
Lưu lượng định mức (Capacity): 60 gpm (tương đương khoảng 227 lít/phút), cho phép xử lý các hệ thống có công suất trung bình đến lớn.
Áp suất vận hành tối đa: 4000 psi (tương đương 280 bar), đảm bảo khả năng chịu tải cực cao cho các phụ tùng thủy lực công nghiệp.
Tỷ lệ Pilot (Pilot Ratio): 3:1 – Mang lại sự cân bằng hoàn hảo giữa khả năng giữ tải và độ nhạy điều khiển.
Độ rò rỉ tối đa tại điểm đóng (Maximum Valve Leakage at Reseat): Cực thấp, chỉ 5 giọt/phút, giúp tải trọng đứng yên tuyệt đối.
Áp suất mở kiểm tra (Check Cracking Pressure): 25 psi (1.7 bar).
2.2. Đặc tính điều chỉnh và Cơ khí
Số vòng quay điều chỉnh (Adjustment - No. of CC Turns from Min. to Max. setting): 5 vòng, giúp kỹ sư tinh chỉnh áp suất giữ tải một cách chi tiết.
Lực siết lắp đặt van (Valve Installation Torque): 150 - 160 lbf ft (khoảng 200 - 215 Nm).
Kích thước lục giác van (Valve Hex Size): 1 1/4 in..
Trọng lượng (Model Weight): 1.64 lb (khoảng 0.74 kg).
2.3. Hệ thống phớt (Seal kit) linh hoạt
Van cân bằng áp suất cartridge SUN Hydraulics CAGA-LHN/LIN hỗ trợ nhiều loại phớt để tương thích với các loại dầu thủy lực:
Buna (990117007): Phổ biến nhất cho dầu khoáng tiêu chuẩn.
Polyurethane (990117002): Khả năng chống mài mòn vượt trội.
Viton (990117006): Chịu nhiệt độ cao và hóa chất.
3. Ưu điểm nổi bật của counterbalance valve SUN mã hiệu CAGA
Tại sao dòng Van cân bằng áp suất cartridge SUN Hydraulics CAGA-LHN/LIN lại đạt điểm tín nhiệm cao từ các chuyên gia toàn cầu?
Thiết kế “Floating Style” độc quyền: Cho phép các chi tiết bên trong van tự căn chỉnh bên trong khoang T-17A. Điều này giúp triệt tiêu các lỗi kẹt van do mô-men xoắn lắp đặt quá lớn hoặc sự biến dạng cơ khí của khối manifold, đảm bảo van luôn hoạt động mượt mà.
Độ bền cơ khí cực cao: Mọi chi tiết bên trong được tôi cứng và mài chính xác, giúp van chịu được hàng triệu chu kỳ làm việc mà không làm thay đổi đặc tính áp suất cài đặt.
Khả năng giữ tải an toàn: Với độ rò rỉ chỉ 5 giọt/phút, dòng van counterbalance SUN này đảm bảo xi lanh nâng hạ không bị tụt áp theo thời gian.
Báo giá van thủy lực SUN cạnh tranh: Mang lại giá trị kinh tế lâu dài cho doanh nghiệp nhờ giảm thiểu chi phí bảo trì và thay thế linh kiện.

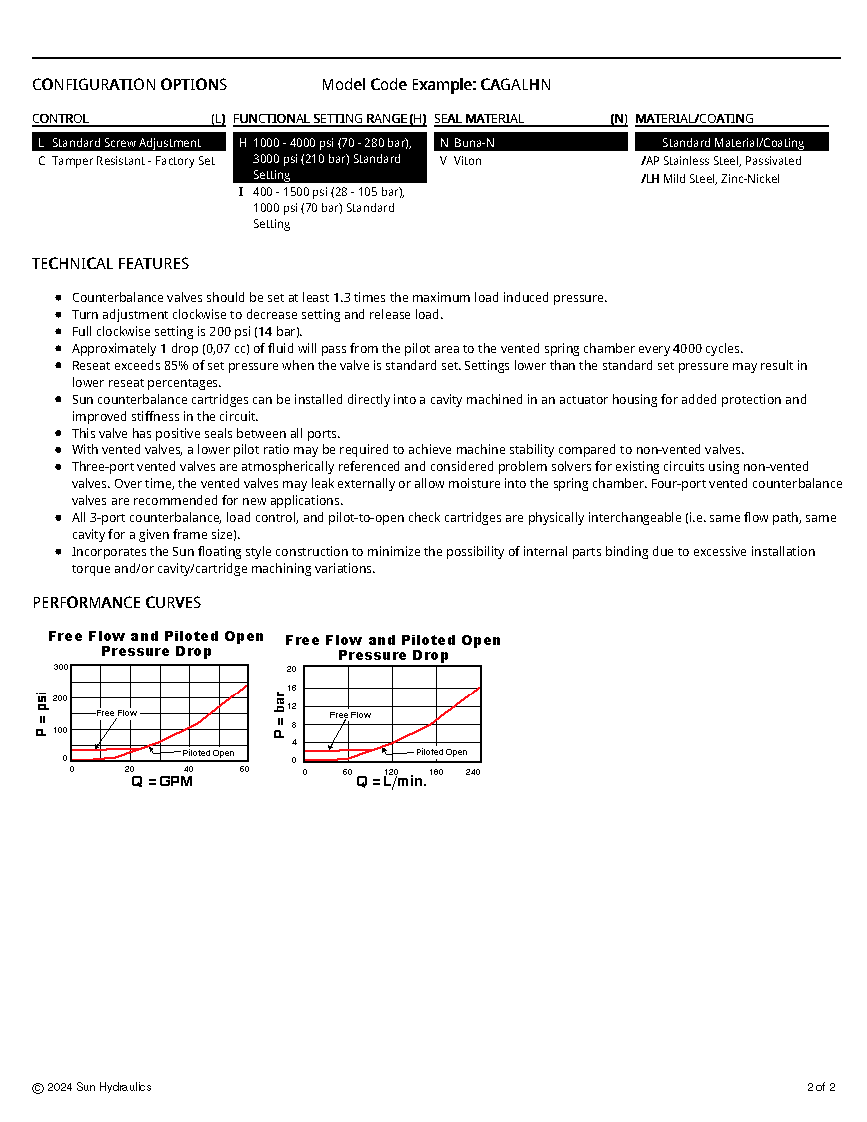

4. Giải mã các mã tùy chọn CAGA-LHN và CAGA-LIN
Việc ký hiệu các mã như CAGA-LHN hay CAGA-LIN quyết định dải áp suất cài đặt cụ thể:
Mã L: Kiểu điều chỉnh bằng vít chỉnh (Adjustment) cho phép tinh chỉnh áp suất thủ công.
Mã H/I: Đại diện cho các dải lò xo áp suất khác nhau. Điều này cực kỳ quan trọng vì nếu chọn sai dải lò xo, van sẽ không thể mở hoặc không thể giữ tải theo đúng thiết kế của máy.
Mã N: Ký hiệu cho loại phớt tiêu chuẩn Buna-N.
Việc lựa chọn đúng mã CAGA-LHN hoặc CAGA-LIN sẽ giúp hệ thống đạt hiệu suất tối ưu và tránh lãng phí công suất bơm.
5. Ứng dụng thực tế của SUN Hydraulics CAGA trong công nghiệp
Dòng Van cân bằng áp suất cartridge SUN Hydraulics CAGA-LHN/LIN là linh kiện không thể thiếu trong:
Xe cẩu và thiết bị nâng hạ nặng: Giữ cần cẩu cố định và kiểm soát quá trình hạ cần an toàn tuyệt đối.
Máy ép thủy lực: Kiểm soát hành trình hạ của bàn ép lớn, tránh va đập mạnh gây hỏng khuôn.
Xe nâng người (Aerial Work Platform): Đảm bảo an toàn tính mạng cho người vận hành khi làm việc trên cao.
Máy nông nghiệp và xây dựng: Ứng dụng trong mạch xi lanh của máy xúc, máy ủi để duy trì vị trí làm việc ổn định.
6. Hướng dẫn lắp đặt chuyên nghiệp từ HULOMECH
Để Van cân bằng áp suất cartridge SUN Hydraulics CAGA-LHN/LIN hoạt động hiệu quả nhất, quý khách cần lưu ý:
Vệ sinh dầu hệ thống: Đảm bảo dầu đạt độ sạch tiêu chuẩn để không làm trầy xước phớt hoặc kẹt piston van.
Lực siết chuẩn: Phải dùng cờ lê lực để đạt mức 150 – 160 lbf ft khi lắp đặt vào khoang T-17A. Siết quá lỏng gây rò rỉ, siết quá chặt có thể gây ứng suất lên khối manifold.
Cài đặt áp suất: Xoay vít chỉnh tối đa 5 vòng để tìm mức áp suất phù hợp nhất với tải trọng thực tế.
7. Liên hệ HULOMECH nhận báo giá van thủy lực SUN tốt nhất
Quý khách hàng đang tìm kiếm giải pháp kiểm soát tải trọng an toàn và hiệu suất cao cho dự án của mình? Hãy liên hệ ngay với thiết bị thủy lực HULOMECH để nhận được sự hỗ trợ tận tâm từ các kỹ sư giàu kinh nghiệm.
Website: hulo.vn
- Email: contact@hulomech.com
Tư vấn kỹ thuật: 0961.845.888
HULOMECH – Đối tác tin cậy cung cấp Van cân bằng áp suất cartridge SUN Hydraulics CAGA-LHN/LIN chính hãng tại Việt Nam. Liên hệ ngay để nhận ưu đãi tốt nhất!
