Xi Lanh Thủy Lực

Loại xi lanh có kết cấu hàn được ứng dụng rộng rãi trong các lĩnh vực yêu cầu độ bền cao như xây dựng, khai thác mỏ, đóng tàu và các lĩnh vực liên quan đến máy móc cơ giới. Nó có khả năng chịu được áp lực và tải trọng lớn, đồng thời giảm thiểu sự bị cong vênh và biến dạng của thiết bị trong quá trình sử dụng.

Với những ưu điểm vượt trội về độ bền và độ cứng, loại xi lanh có kết cấu hàn đang trở thành lựa chọn hàng đầu cho các nhà sản xuất và kỹ sư thiết kế khi tìm kiếm giải pháp cho các thiết bị và máy móc có tính chất nặng nhọc.

Xi lanh tiêu chuẩn ISO 6020

Xi lanh tiêu chuẩn ISO 6020 là loại xi lanh phổ biến trên thế giới, khác với loại xi lanh hàn tiêu chuẩn, loại xi lanh ISO 6020 là loại xi lanh không sử dụng mối hàn. Thay vào đó nó sử dụng các bộ phận lắp gép với nhau thông qua các cơ cấu ngoàm, ren, bu lông,… như hình phía dưới Loại xi lanh này có ưu điểm là bảo dưỡng thay thế mới ống và ti dễ dàng nhưng nhược điểm của nó so với xi lanh hàn là áp suất chịu được thấp hơn chỉ ở khoảng 160 – 210bar.

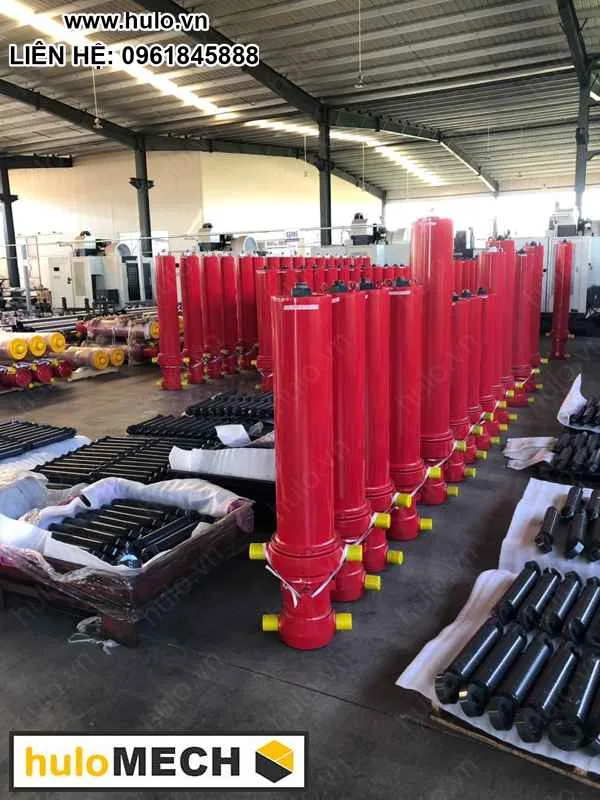

Xi lanh thủy lực tầng (Telescopic hydraulic cylinder)

Các xi lanh tầng telescopic là một thiết kế đặc biệt của xi lanh thủy lực hoặc xi lanh khí nén cũng như hệ thống phân tầng, cung cấp độ dài ban đầu ra rất dài từ một chiều dài thu gọn rất nhỏ gọn. Thông thường, chiều dài thu gọn của một xi lanh tầng là từ 20 đến 40% so với chiều dài khi xi lanh đi hết hành trình tùy thuộc vào số giai đoạn. Tính năng này rất hấp dẫn đối với các kỹ sư thiết kế máy khi một bộ kích hoạt kiểu thanh đơn thông thường sẽ không vừa trong ứng dụng để tạo ra độ dài đầu ra yêu cầu.

Phân loại xi lanh thủy lực theo lực đẩy

Xi lanh thủy lực 3 tấn – 10 tấn

Xi lanh thủy lực 15 – 40 tấn

Xi lanh thủy lực 50 tấn – 100 tấn

Hướng dẫn sử dụng xi lanh thủy lực

Dưới đây là hướng dẫn sử dụng ben thủy lực một cách an toàn và hiệu quả hơn:

1. Xác định trọng lượng của vật cần nâng và chọn kích thủy lực có tải trọng lớn hơn ít nhất là 20% so với trọng lượng của vật.
2. Trước khi thiết lập hệ thống thủy lực, hãy kiểm tra kỹ lưỡng từng bộ phận xi lanh để đảm bảo chúng hoạt động tốt.
3. Luôn trang bị đầy đủ đồ bảo hộ cần thiết khi sử dụng các thiết bị thủy lực, bao gồm mũ bảo hiểm, găng tay, kính bảo hộ và giày bảo hộ.
4. Khi sử dụng kích thủy lực, hãy đảm bảo rằng nó được gắn chắc chắn vào một chất rắn, chống trượt và có thể chịu được tải nặng.
5. Không đặt trọng lượng vào các ben thủy lực hay bơm tay thủy lực để tăng tải, và sử dụng hệ thống thủy lực một cách an toàn.
6. Tải cần tập trung vào các kích thủy lực hoặc phân phối đều trên nhiều kích thủy lực để đảm bảo an toàn và hiệu quả.
7. Khi sử dụng kết hợp nhiều xi lanh, hãy phân phối tải trọng đồng đều để đảm bảo cân bằng tải.
8. Kết nối hệ thống thủy lực bằng ốc vít, đồng hồ đo, ống thủy lực phải được thắt chặt bằng đầu nối và không để rò rỉ.
9. Không hàn hoặc đặt hệ thống thủy lực tại nơi có nguồn nhiệt cao vì chất lỏng thủy lực có thể đốt cháy khi nó đang trong quá trình bốc hơi hoặc tiếp xúc quá gần với nguồn nhiệt cao.

Với các bước hướng dẫn này, bạn sẽ có thể sử dụng ben thủy lực một cách an toàn và hiệu quả.

Ưu, nhược điểm của xi lanh thủy lực

Ưu điểm của xi lanh thủy lực

Ben thủy lực được đánh giá cao với nhiều ưu điểm nổi bật.

1. Với khả năng tác động lực mạnh, nhanh chóng, nó rất phù hợp với những hệ thống làm việc nặng và công suất lớn.
2. Bên cạnh đó, ben thủy lực có cấu tạo đơn giản, dễ dàng lắp đặt, sử dụng và sửa chữa khi xảy ra sự cố.
3. Với kết cấu gọn gàng, ben thủy lực rất thuận tiện để kết nối các phụ kiện như ống dẫn dầu, co nối,…
4. Việc lắp đặt van an toàn giúp người dùng có thể kiểm soát được sự quá tải của thiết bị.
5. Ngoài ra, khối lượng của thiết bị cũng không phải là vấn đề khi nó có thể giảm bớt khi thay đổi áp suất thủy lực.
6. Với tuổi thọ cao và ít hỏng hóc, ben thủy lực được thiết kế đa dạng với nhiều mẫu mã, kiểu dáng, kích cỡ size để đáp ứng nhiều yêu cầu sử dụng khác nhau.
7. Người dùng cũng có thể dễ dàng quan sát và theo dõi áp suất của dầu thủy lực thông qua đồng hồ đo, áp kế.
8. Với hành trình và đường kính của xi lanh dầu đa dạng và có thể thiết kế theo yêu cầu, ben thủy lực hoàn toàn phù hợp với những môi trường độc hại, tải trọng nặng, công suất cao và hoạt động một cách liên tục.

Ưu nhược điểm của xi lanh thủy lực

Nhược điểm của xi lanh thủy lực

Ben thủy lực là một công nghệ rất hữu ích trong nhiều ứng dụng công nghiệp và dân dụng. Tuy nhiên, như bất kỳ công nghệ nào khác, nó cũng có những hạn chế cần được lưu ý.

Trong quá trình sử dụng, tốc độ di chuyển của ben thủy lực sẽ bị ảnh hưởng bởi sự thay đổi phụ tải. Điều này có thể gây khó khăn trong việc điều khiển và giám sát toàn bộ hệ thống. Bên cạnh đó, sự rò rỉ và thất thoát dầu ở một số xi lanh trong hệ thống sẽ giảm hiệu suất và phạm vi ứng dụng của chúng.

Một vấn đề khác là khi hệ thống ben thủy lực khởi động, nó chưa có được sự ổn định. Do đó, nhiệt độ của dầu sẽ thay đổi và độ nhớt của nó sẽ bị ảnh hưởng, dẫn đến mất độ chính xác của ben thủy lực trong giai đoạn đầu.

Tuy nhiên, các nhà sản xuất đang nghiên cứu và phát triển các giải pháp để giảm thiểu các vấn đề này và nâng cao hiệu suất của hệ thống ben thủy lực.

Ứng dụng của xi lanh thủy lực đối với công nghiệp và xây dựng

Sở hữu công năng hoạt động vượt trội và lực đẩy mà không thiết bị nào có thể mang lại được, ben thủy lực ngày càng được ứng dụng phổ biến trong các ngành công nghiệp, sản xuất và chế tạo, xây dựng. Dưới đây là một vài ứng dụng nổi bật nhất của ben thủy lực;

Ứng dụng trong công nghiệp chế tạo

Hệ thống ben thủy lực đóng vai trò rất quan trọng trong ngành công nghiệp chế tạo và sản xuất, đặc biệt là đối với các loại máy móc và thiết bị hoạt động nhờ hệ thống nén thủy lực. Trong những ngành sản xuất giấy, chế biến gỗ hay gia công máy móc, cơ khí, hầu hết các loại máy móc như máy nén và máy ép thủy lực đều sử dụng ben thủy lực.

Hệ thống ben thủy lực cho phép chuyển động từ nguồn năng lượng cơ khí sang năng lượng thủy lực để hoạt động các bộ phận của máy. Nhờ vào sức ép của chất lỏng thủy lực, các bộ phận máy có thể di chuyển với độ chính xác cao và áp lực lớn. Điều này làm cho ben thủy lực trở thành một trong những giải pháp hiệu quả nhất để tăng năng suất sản xuất và cải thiện độ tin cậy của các thiết bị.

Ứng dụng của ben thủy lực trong công nghiệp chế tạo, sản xuất gỗ

Không chỉ đơn giản là một thành phần quan trọng của các loại máy móc, hệ thống ben thủy lực còn được sử dụng rộng rãi trong các lĩnh vực khác như vận tải và xây dựng. Hệ thống ben thủy lực có thể được tùy chỉnh để đáp ứng các yêu cầu khác nhau của các ứng dụng khác nhau, bao gồm cả độ cao, áp lực và lưu lượng chất lỏng thủy lực. Do đó, hệ thống ben thủy lực đã trở thành một công nghệ tiên tiến và đa dạng, mang lại lợi ích lớn cho ngành công nghiệp và các ứng dụng khác nhau.

Ứng dụng trong các xe và thiết bị cơ giới

Hệ thống ben thủy lực không chỉ được sử dụng trong các loại xe chở hàng và vật liệu, mà còn là một yếu tố quan trọng trong ngành xây dựng. Nó được tích hợp vào các máy móc xây dựng như máy đào, máy xúc, máy ủi,… để giúp tăng hiệu suất và độ chính xác của các hoạt động xây dựng.

Trong xây dựng cầu đường, hệ thống ben thủy lực giúp cho việc nâng hạ các bộ phận lớn và nặng trở nên đơn giản hơn. Nó cho phép các máy móc xây dựng hoạt động với áp lực cao và tạo ra lực nâng mạnh mẽ để di chuyển các bộ phận với độ chính xác cao và đáp ứng được các yêu cầu khắt khe trong quá trình xây dựng.

Ứng dụng cho ban nâng cắt kéo

Bàn nâng thủy lực là một thiết bị được sử dụng rộng rãi trong các ngành công nghiệp và cơ khí. Nó được thiết kế để nâng và hạ các vật nặng một cách dễ dàng và an toàn. Thiết bị này sử dụng nguyên lý của lực thủy lực để tạo ra động lực nâng.
Bàn nâng thủy lực được chế tạo với các bộ phận cơ khí chính như piston, xylanh và bơm thủy lực. Khi bơm thủy lực hoạt động, dầu thủy lực được đẩy qua ống dẫn đến xylanh và piston. Khi áp suất dầu tăng lên, piston sẽ bị đẩy lên và nâng tải trọng lên. Nếu muốn hạ tải trọng, bơm thủy lực sẽ được ngắt nguồn và van thủy lực sẽ được mở để dầu thủy lực được trở về bơm.

Bàn nâng thủy lực

Điểm mạnh của bàn nâng thủy lực là khả năng nâng được các vật nặng với khối lượng lớn. Với áp suất dầu cao, bàn nâng có thể nâng vật nặng lên đến vài tấn một cách dễ dàng. Ngoài ra, bàn nâng thủy lực còn rất linh hoạt và dễ sử dụng. Với thiết kế nhỏ gọn và di động, bàn nâng thủy lực có thể dễ dàng di chuyển đến các vị trí khác nhau trong nhà máy hoặc kho hàng.
Tuy nhiên, điều đáng lưu ý là bàn nâng thủy lực cần được bảo trì và kiểm tra thường xuyên để đảm bảo an toàn trong quá trình sử dụng. Hệ thống thủy lực cần được kiểm tra áp suất và dầu thủy lực để tránh các sự cố không đáng có trong quá trình sử dụng.
Các ứng dụng của bàn nâng thủy lực rất đa dạng và phong phú. Nó được sử dụng rộng rãi trong ngành sản xuất để nâng và hạ các bộ phận lớn và nặng trong quá trình lắp ráp. Ngoài ra, nó còn được sử dụng trong các ngành như xây dựng, vận chuyển và bảo trì. Bàn nâng thủy lực cũng được sử dụng để nâng và hạ xe hơi trong các gara và trung tâm bảo
