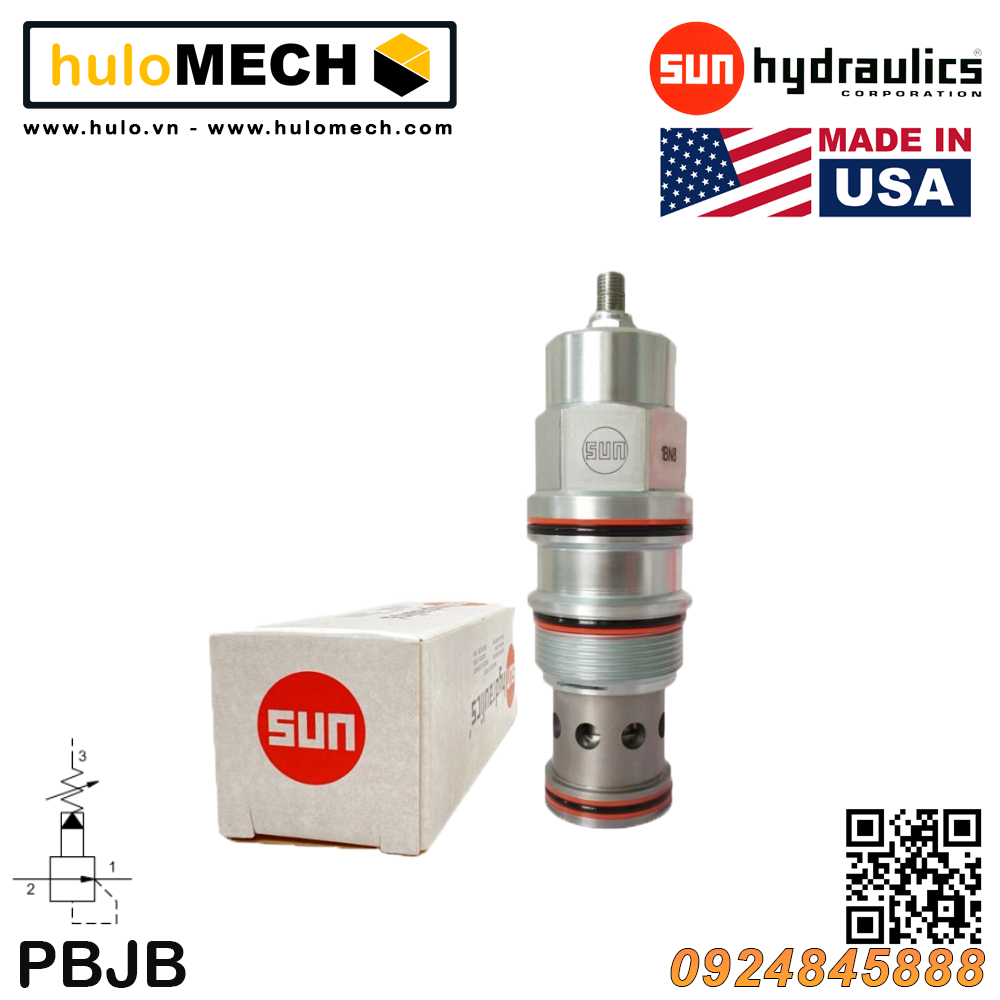

Van cân bằng áp suất cartridge SUN Hydraulics PBJB – LAN/LWN/LBN/LCN/LHN/LEN/LNN/LQN
I. Tổng quan về Van cân bằng áp suất cartridge SUN Hydraulics trong hệ thống thủy lực công nghiệp hiện đại
Trong các hệ thống thủy lực công nghiệp ngày nay, yêu cầu về đa cấp áp suất, tối ưu hóa năng lượng và độ ổn định vận hành ngày càng trở nên quan trọng. Nhiều hệ thống cần vận hành đồng thời các cơ cấu chấp hành với mức áp suất khác nhau, nhưng lại chỉ sử dụng một nguồn bơm duy nhất. Nếu không có giải pháp điều áp phù hợp, hệ thống sẽ gặp tình trạng dư áp, sinh nhiệt lớn, hao mòn nhanh và giảm tuổi thọ thiết bị.
Chính trong bối cảnh đó, Van cân bằng áp suất cartridge SUN Hydraulics đã trở thành giải pháp cốt lõi trong các mạch thủy lực yêu cầu giảm áp – ổn định áp – duy trì áp suất đầu ra không đổi. Với thiết kế cartridge tối ưu, độ chính xác cao và độ ổn định vượt trội, các dòng van điều áp của SUN Hydraulics được sử dụng rộng rãi trong các ngành công nghiệp nặng, tự động hóa, cơ khí chế tạo và máy công trình.
Trong nhóm các van giảm áp điều khiển pilot, Van cân bằng áp suất cartridge SUN Hydraulics PBJB là một trong những dòng van tiêu biểu, được thiết kế để giảm áp suất đầu vào cao (port 2) xuống mức áp suất ổn định hơn tại port 1, cho phép một hệ thống sử dụng nhiều mức áp suất khác nhau chỉ với một bơm.
II. Giới thiệu tổng quan Van cân bằng áp suất cartridge SUN Hydraulics PBJB series
Van cân bằng áp suất cartridge SUN Hydraulics PBJB là dòng pilot-operated pressure reducing / reducing-relieving valve, thuộc series PBJB của SUN Hydraulics. Van được thiết kế để:
Giảm áp suất cao tại đầu vào (port 2)
Duy trì áp suất đầu ra ổn định tại port 1
Cho phép mạch thủy lực vận hành nhiều cấp áp suất song song
Các biến thể của dòng này bao gồm:
PBJB – LAN / LWN / LBN / LCN / LHN / LEN / LNN / LQN
Những ký hiệu này thể hiện dải điều chỉnh áp suất và cấu hình cụ thể, giúp kỹ sư lựa chọn chính xác van phù hợp với từng yêu cầu ứng dụng.
Với cấu trúc van cartridge SUN chính hãng, PBJB có thể lắp trực tiếp vào cavity tiêu chuẩn T-19A, phù hợp với manifold hoặc thân thiết bị, giúp hệ thống gọn gàng, giảm tổn thất áp suất và nâng cao độ tin cậy.
Van cân bằng áp suất cartridge SUN Hydraulics PBJB - LAN/LWN/LBN/LCN/LHN/LEN/LNN/LQN
III. Bản chất kỹ thuật của Van PBJB – Không phải counterbalance valve
Điểm rất quan trọng cần làm rõ:
👉 PBJB KHÔNG phải là van counterbalance (van cân bằng tải)
👉 PBJB là van giảm áp / giảm-xả áp điều khiển pilot
Chức năng chính của sun hydraulics PBJB pressure control valve là:
Giảm áp suất từ port 2 xuống port 1
Duy trì áp suất đầu ra không đổi, bất chấp biến động áp suất đầu vào
Van không dùng để giữ tải vượt tốc, mà dùng để tạo nhánh áp suất thấp ổn định trong hệ thống.
IV. Chức năng cốt lõi của Van cân bằng áp suất cartridge SUN Hydraulics PBJB
1. Giảm áp suất đầu vào cao xuống áp suất làm việc ổn định
Van cân bằng áp suất cartridge SUN Hydraulics PBJB cho phép áp suất cao từ bơm được giảm xuống mức áp suất thấp hơn, phù hợp cho:
Van điều khiển
Xi lanh phụ
Cơ cấu chấp hành yêu cầu áp suất thấp hơn
2. Vận hành nhiều cấp áp suất chỉ với một bơm
Nhờ cartridge valve PBJB, hệ thống có thể:
Duy trì nhánh áp suất cao
Đồng thời có nhánh áp suất thấp ổn định
→ Giảm chi phí bơm, tiết kiệm năng lượng, tối ưu thiết kế
3. Tính ổn định vượt trội nhờ pilot-operated design
Van PBJB sử dụng cơ cấu pilot-operated, cho đặc tính:
Đường áp suất – lưu lượng rất phẳng
Độ ổn định cao
Độ trễ thấp (low hysteresis)
V. Nguyên lý hoạt động của Van thủy lực SUN PBJB
Nguyên lý hoạt động của van thủy lực SUN PBJB có thể tóm tắt như sau:
Áp suất cao đi vào port 2
Van chính điều tiết để giữ áp suất tại port 1 đúng giá trị cài đặt
Áp suất tại port 3 được cộng trực tiếp vào giá trị cài đặt theo tỷ lệ 1:1
Khi áp suất vượt mức cho phép, chức năng reducing-relieving sẽ xả áp để bảo vệ mạch
Lưu ý quan trọng:
Reverse flow từ port 1 về port 2 có thể làm spool chính đóng
Nếu cần dòng chảy ngược tự do, nên bổ sung check valve ngoài
VI. Đặc tính kỹ thuật nổi bật của Van PBJB theo catalog SUN Hydraulics
Các đặc điểm kỹ thuật quan trọng:
Van giảm áp điều khiển pilot, không phải van tác động trực tiếp
Đặc tính áp suất/lưu lượng cực kỳ ổn định
Không phải van đáp ứng nhanh → không dùng cho mạch yêu cầu dynamic cao
Cổng điều khiển pilot có lưu lượng tiêu thụ riêng
Lỗ orifice tầng chính được bảo vệ bằng lưới inox 150 micron
Kết cấu Sun floating style giảm nguy cơ kẹt chi tiết do sai lệch gia công hoặc siết quá lực

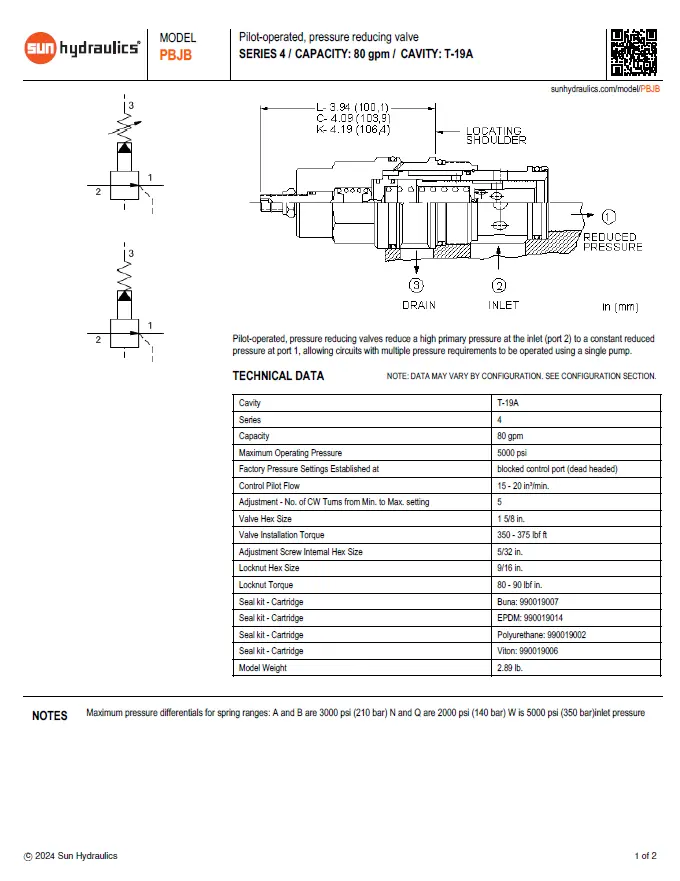

VII. Thông số kỹ thuật Van cân bằng áp suất cartridge SUN Hydraulics PBJB
Thông số kỹ thuật chính xác theo catalog
| Thông số | Giá trị |
|---|---|
| Cavity | T-19A |
| Series | 4 |
| Lưu lượng tối đa (Capacity) | 80 gpm |
| Áp suất làm việc tối đa | 5000 psi |
| Thiết lập áp suất tại nhà máy | Blocked control port (dead headed) |
| Lưu lượng pilot control | 15 – 20 in³/min |
| Số vòng chỉnh CW (Min → Max) | 5 vòng |
| Kích thước lục giác thân van | 1 5/8 in |
| Mô-men siết lắp van | 350 – 375 lbf·ft |
| Lục giác vít chỉnh | 5/32 in |
| Lục giác đai ốc khóa | 9/16 in |
| Mô-men siết đai ốc khóa | 80 – 90 lbf·in |
| Khối lượng van | 2.89 lb |
Bộ seal cartridge
Buna: 990019007
EPDM: 990019014
Polyurethane: 990019002
Viton: 990019006

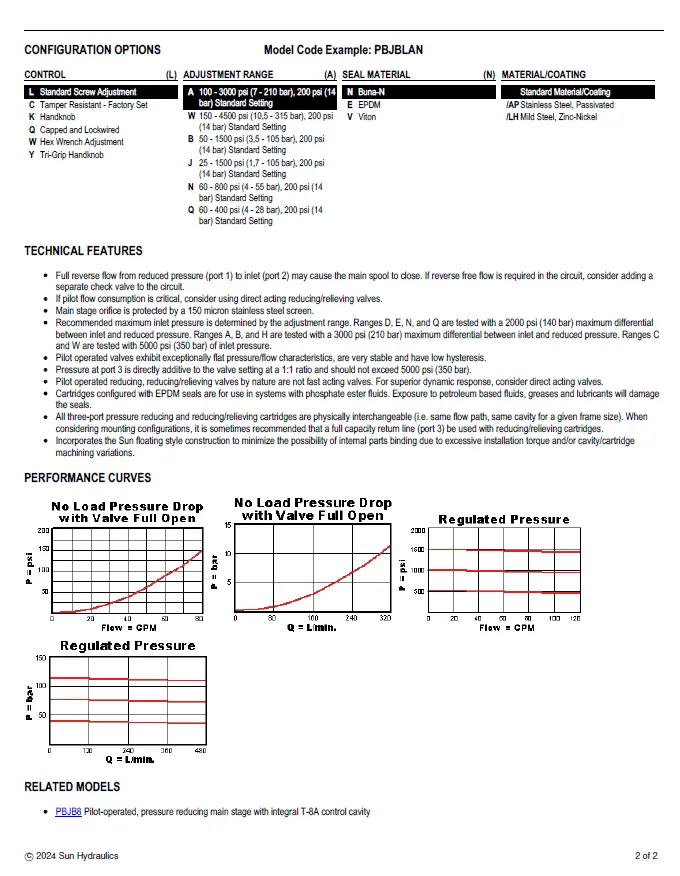

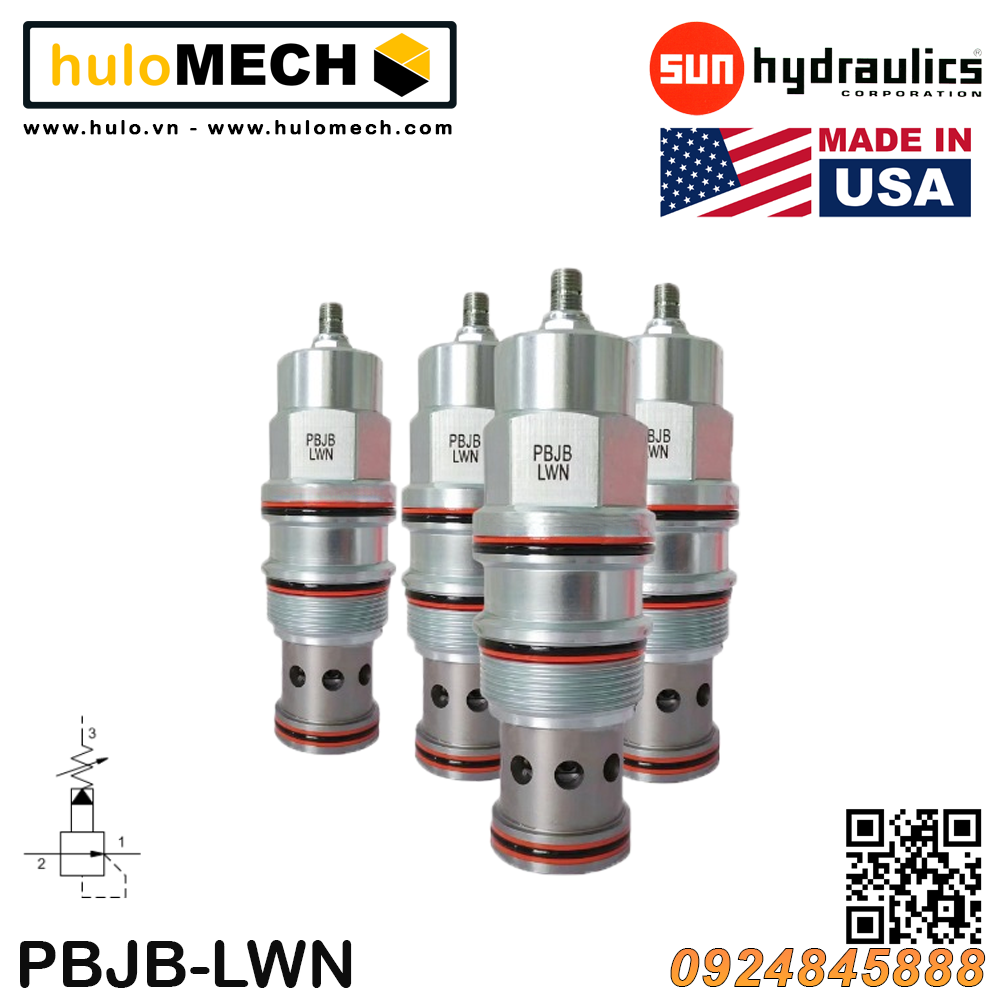

VIII. Các biến thể Van PBJB LAN / LWN / LBN / LCN / LHN / LEN / LNN / LQN
Dòng van sun hydraulics PBJB series bao gồm nhiều cấu hình dải điều chỉnh khác nhau, giúp:
Phù hợp nhiều mức áp suất làm việc
Linh hoạt cho từng mạch cụ thể
Dễ chuẩn hóa thiết kế hệ thống
Tất cả các cartridge 3-port trong cùng frame size có thể hoán đổi vật lý, giúp bảo trì và thay thế thuận tiện.
IX. Ưu điểm vượt trội của Van cân bằng áp suất cartridge SUN Hydraulics PBJB
Giảm áp chính xác, ổn định
Cho phép thiết kế mạch đa áp suất
Độ bền cao, tuổi thọ dài
Đặc tính áp suất rất phẳng
Giảm sinh nhiệt, tiết kiệm năng lượng
Lắp đặt linh hoạt, bảo trì dễ dàng
X. Ứng dụng thực tế của Van cân bằng áp suất PBJB
Van cân bằng áp suất PBJB giá tốt được sử dụng rộng rãi trong:
Dây chuyền sản xuất tự động
Máy công nghiệp đa cơ cấu
Hệ thống thủy lực trung tâm
Máy ép, máy nhựa, máy gia công
Hệ thống cần nhiều mức áp suất
XI. Vì sao nên chọn Van cartridge SUN Hydraulics PBJB?
Thương hiệu SUN Hydraulics uy tín toàn cầu
Thiết kế pilot-operated chính xác
Độ ổn định áp suất vượt trội
Phù hợp hệ thống công nghiệp nặng
Được kỹ sư thủy lực tin dùng
XII. Hướng dẫn lựa chọn Van PBJB phù hợp
Khi lựa chọn van PBJB LAN LWN LBN LCN LHN LEN LNN LQN, cần xem xét:
Mức áp suất cần giảm
Lưu lượng làm việc
Môi trường sử dụng (loại seal)
Yêu cầu xả áp hay chỉ giảm áp
XIII. Liên hệ tư vấn & báo giá Van cân bằng áp suất cartridge SUN Hydraulics
Nếu bạn đang tìm Van cân bằng áp suất cartridge SUN Hydraulics, van thủy lực SUN PBJB, van cartridge SUN chính hãng, vui lòng liên hệ:
Website: https://hulo.vn
Email: contact@hulomech.com
Điện thoại: 0961.845.888
Đội ngũ kỹ thuật Hulo Mech sẵn sàng tư vấn, lựa chọn và cung cấp Van cân bằng áp suất cartridge SUN Hydraulics PBJB series phù hợp nhất cho hệ thống của bạn.
