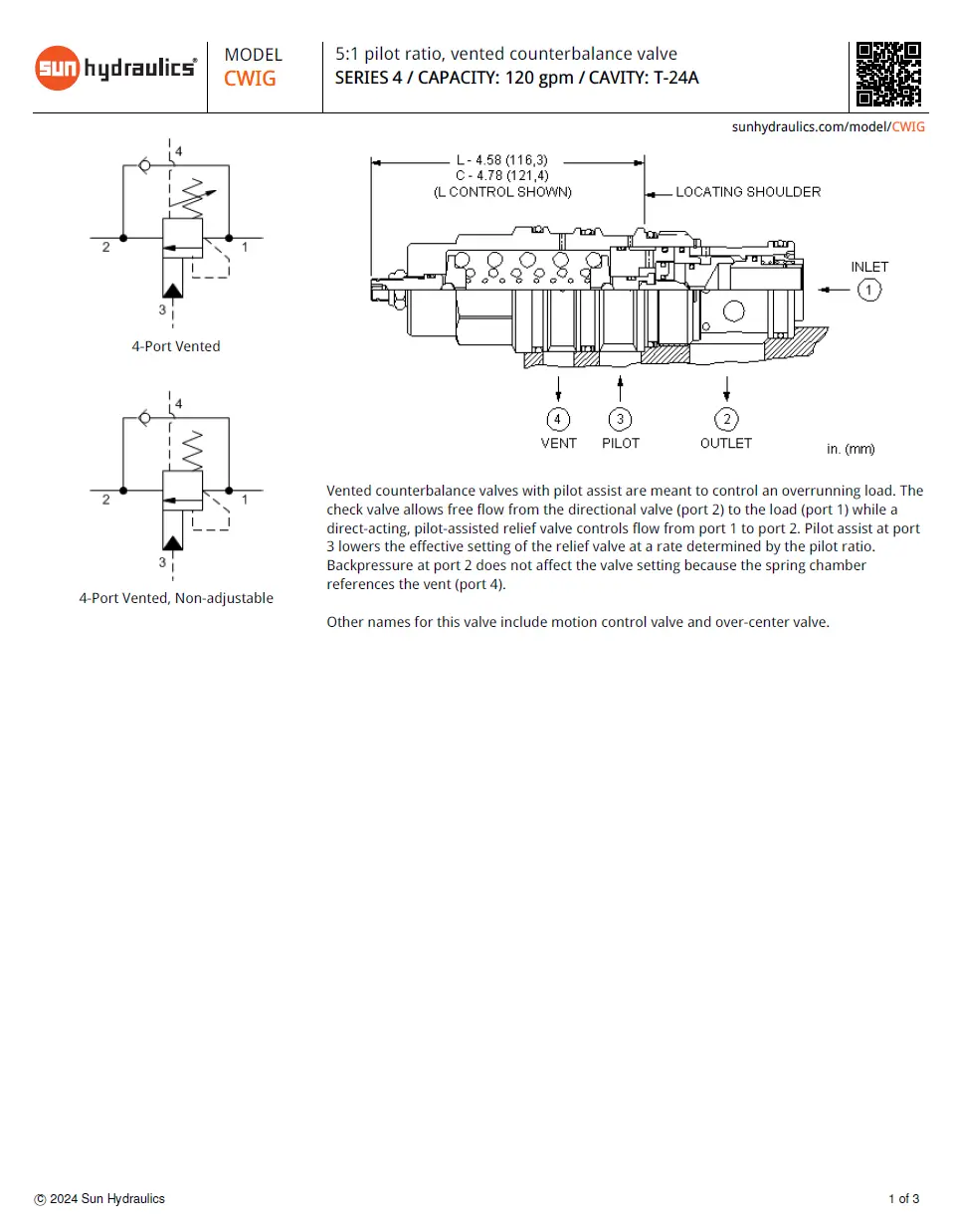

3. Nguyên lý hoạt động: vented counterbalance valve SUN Hydraulics có pilot assist

3.1 CWIG kiểm soát tải vượt như thế nào?

CWIG được thiết kế để kiểm soát tải “đẩy ngược” hệ.

Cơ chế cơ bản:

• Van một chiều (check) cho phép dòng tự do từ port 2 sang port 1.

• Van relief có pilot assist kiểm soát dòng từ port 1 về port 2 khi hạ tải.

Nói dễ hiểu:

• Nâng tải: dầu đi qua check nên lên nhanh và nhẹ.

• Hạ tải: tải không được xả tự do mà phải qua van điều tiết nên an toàn.

3.2 Vai trò của pilot assist và tỷ số pilot 5:1

Pilot assist tại port 3 giúp “mở van” đúng mức để hạ tải có kiểm soát.

Ưu điểm dễ thấy:

• Hạ tải mượt hơn.

• Ít giật cục.

• Dễ điều khiển hơn trong thao tác thực địa.

3.3 Vì sao thiết kế vented giúp ổn định hơn?

Buồng lò xo của van tham chiếu về vent (port 4).

Nhờ vậy:

• Backpressure ở đường hồi (port 2) ít làm sai setting.

• Hệ ổn định hơn khi đường hồi biến thiên.

Đây là điểm mạnh của vented counterbalance valve SUN Hydraulics.

4. CWIG còn được gọi là motion control / over-center valve SUN

4.1 Motion control valve là gì?

Motion control là kiểm soát chuyển động tải.

Mục tiêu không chỉ “giữ tải”, mà còn:

• Hạ tải đúng tốc độ.

• Hạn chế rung giật.

• Tăng độ an toàn vận hành.

4.2 Over-center valve dùng cho motor như thế nào?

Với motor tời, tải có thể kéo motor chạy vượt tốc.

Khi đó, CWIG giúp:

• Chống runaway.

• Giảm cavitation.

• Giữ chuyển động êm và dễ kiểm soát.

Vì vậy CWIG được xem là motion control valve / over-center valve SUN trong nhiều ứng dụng motor.

5. Ứng dụng phổ biến của CWIG-LFN/LGN trong thực tế

5.1 Van giữ tải chống tụt tải cho xi lanh thủy lực

Đây là ứng dụng phổ biến nhất.

CWIG phù hợp cho:

• Xi lanh nâng cần cẩu, nâng boom.

• Xi lanh nâng sàn thao tác, thang nâng.

• Xi lanh giữ tải ở vị trí trung gian.

5.2 Van cân bằng tải cho cẩu trục, xe nâng, máy công trình

Trong môi trường công trình, yêu cầu thường là:

• Tải lớn.

• Đường ống dài.

• Dao động áp hồi.

Vì vậy van cân bằng áp suất cartridge SUN Hydraulics CWIG thường được chọn cho nhóm này.

5.3 Lắp trực tiếp gần cơ cấu để tăng độ an toàn

Một gợi ý quan trọng:

• Lắp gần xi lanh/motor giúp giảm rủi ro khi đứt ống.

• Tăng độ cứng mạch, giảm dao động.

• Bảo vệ cơ cấu tốt hơn.

6. Hướng dẫn cài đặt (setup) theo khuyến nghị kỹ thuật

6.1 Quy tắc 1.3 lần áp do tải gây ra

Khuyến nghị phổ biến:

• Cài ít nhất 1.3× áp suất cực đại do tải tạo ra.

Việc này giúp giữ tải chắc hơn và tránh mở sớm.

6.2 Hướng chỉnh và mức min

Lưu ý thao tác:

• Vặn theo chiều kim đồng hồ để giảm mức cài và nhả tải.

• Vặn hết theo chiều kim đồng hồ tương ứng mức ~200 psi (14 bar).

6.3 Reseat >85% nghĩa là gì?

Reseat cao giúp van đóng lại tốt sau khi xả.

Lợi ích:

• Giữ tải chắc.

• Giảm tụt sau khi dừng.

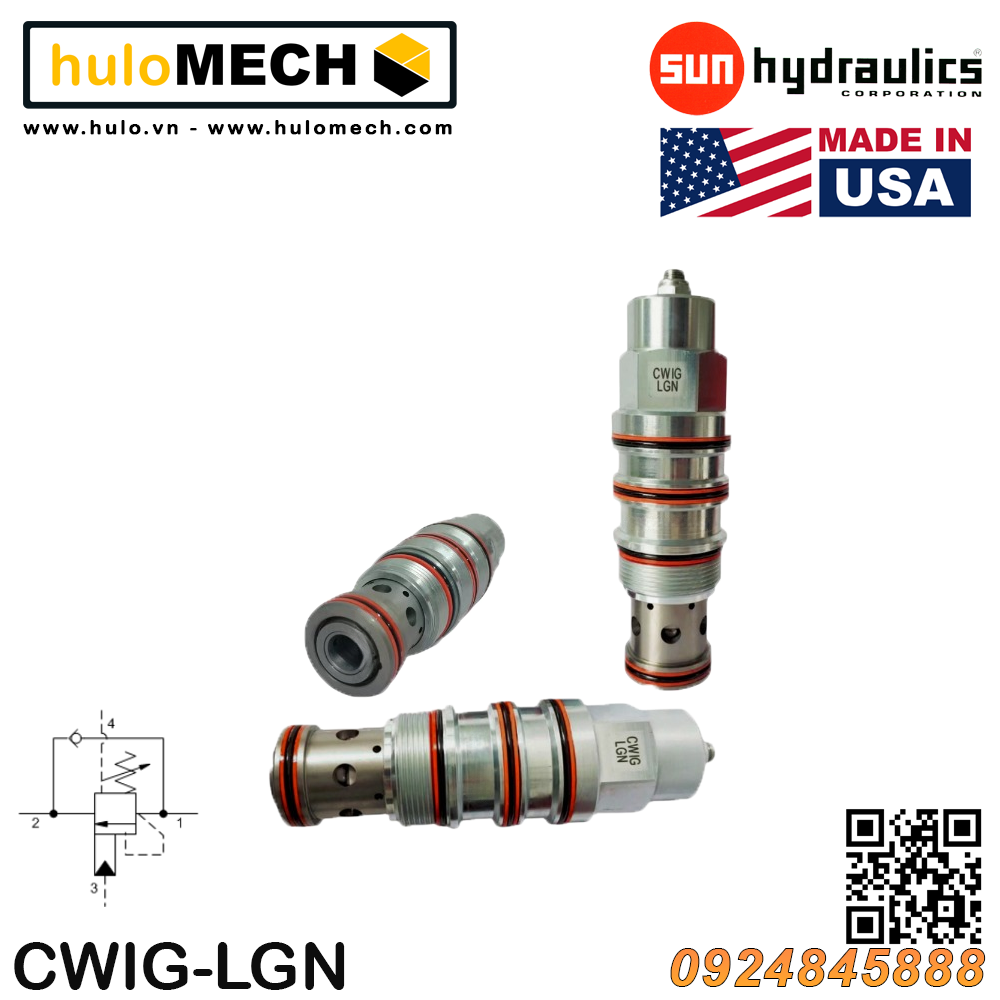

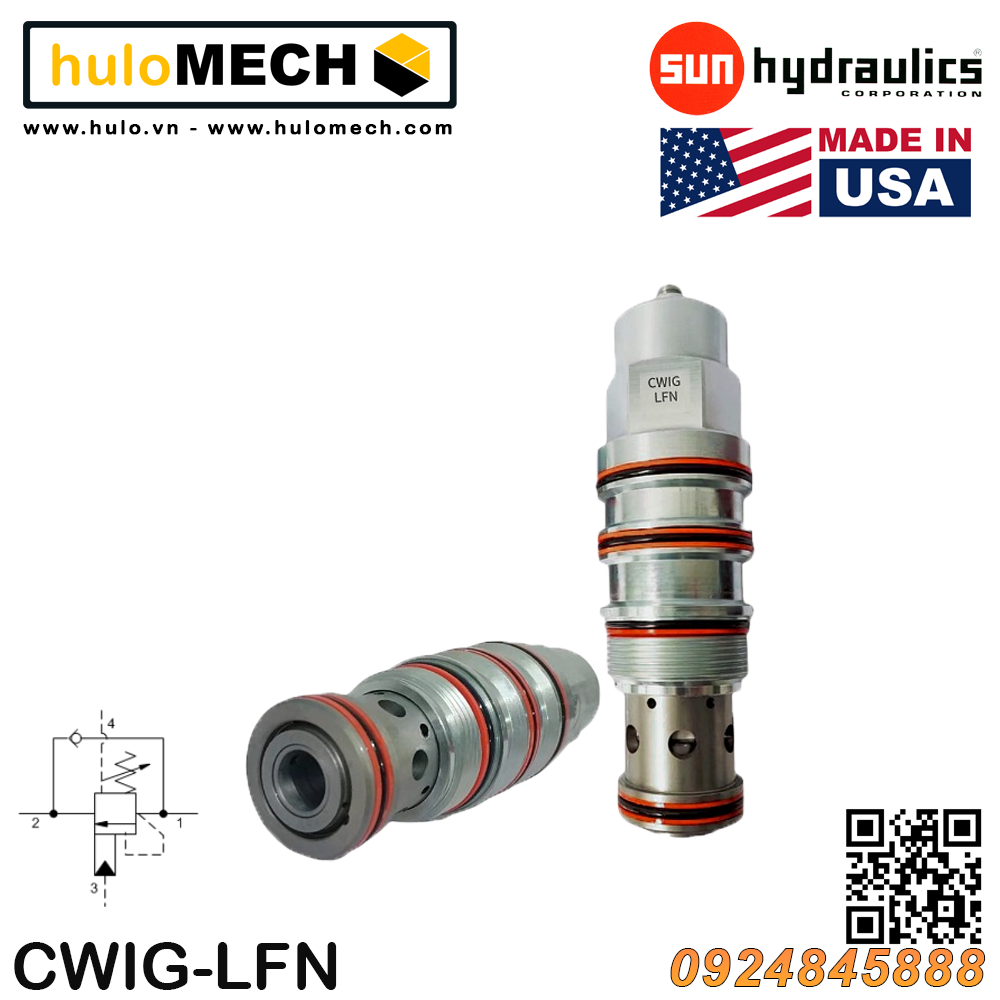

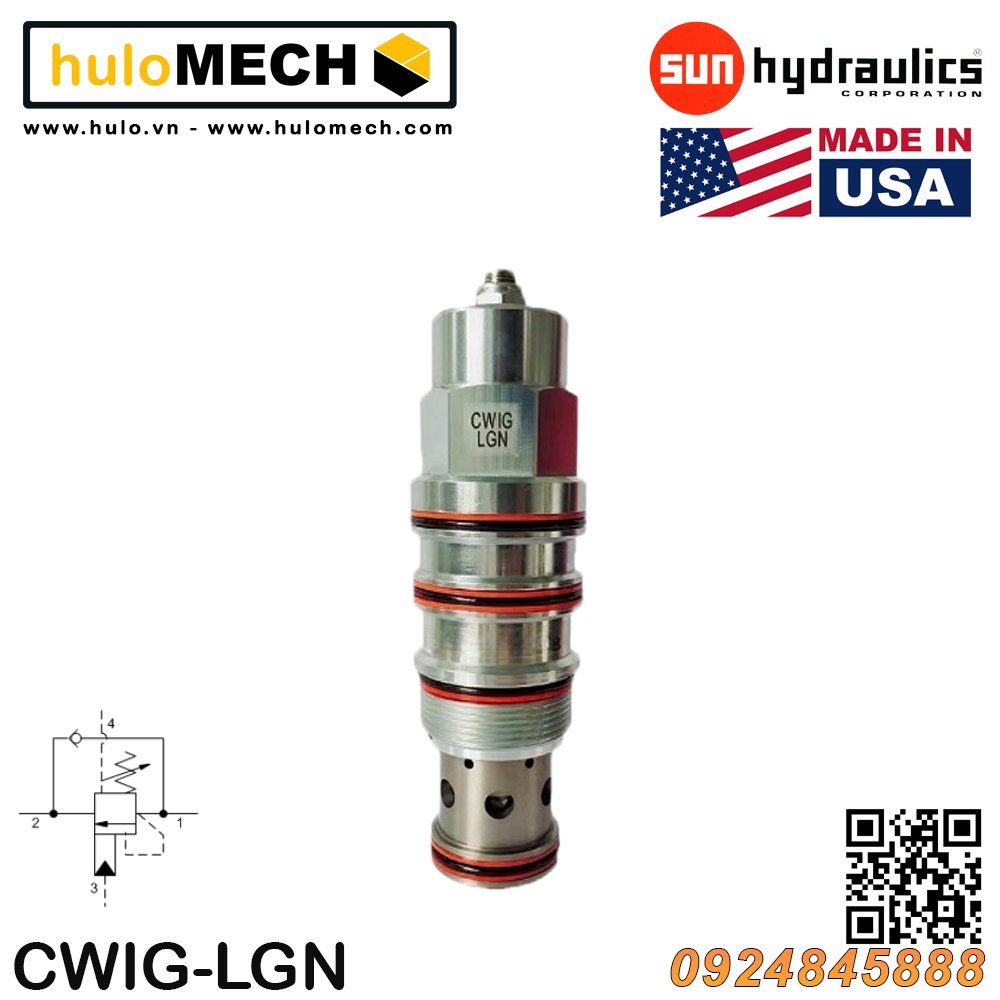

7. CWIG-LFN và CWIG-LGN: chọn thế nào?

Vì ảnh bạn gửi là bảng thông số “khung” chung, không ghi rõ khác biệt LFN/LGN theo dải setting.

Cách chọn đúng thường dựa vào:

• Tải thực tế và tốc độ hạ mong muốn.

• Độ “êm” cần đạt.

• Cấu trúc mạch pilot (port 3).

• Cách đi vent (port 4).

Nếu bạn cung cấp mã đầy đủ trên tem/đơn hàng, mình có thể viết thêm đoạn “giải mã model” chính xác hơn.

8. Bảo trì và phụ tùng chính hãng

Khi cần thay phớt, bạn dùng đúng mã:

• Buna: 990024007

• Polyurethane: 990024002

• Viton: 990024006

Ưu tiên phụ tùng van thủy lực SUN Hydraulics chính hãng HULOMECH giúp:

• Đúng đặc tính giữ tải.

• Giảm rò rỉ.

• Tăng tuổi thọ van và an toàn hệ thống.

9. Câu hỏi thường gặp

9.1 CWIG dùng cho xi lanh hay motor?

Dùng được cho cả hai.

• Xi lanh: van giữ tải chống tụt tải.

• Motor: over-center chống runaway.

9.2 Nếu hạ tải bị giật thì kiểm tra gì?

Bạn nên kiểm tra theo thứ tự:

• Pilot vào port 3 có đủ không.

• Vent port 4 có đi đúng không.

• Setting có quá cao không.

9.3 Vì sao port 4 quan trọng?

Port 4 liên quan đến “vent”.

Nếu port 4 bị ăn áp:

• Setting hiệu dụng có thể thay đổi.

• Van khó nhả, hạ tải nặng.

10. Kết luận

van cân bằng áp suất cartridge SUN Hydraulics CWIG là giải pháp giữ tải an toàn cho các hệ có tải vượt.

Dòng CWIG-LFN/LGN phù hợp khi bạn cần:

• Van giữ tải chống tụt tải cho xi lanh thủy lực.

• Vented counterbalance valve SUN Hydraulics ổn định hơn khi áp hồi thay đổi.

• Motion control valve / over-center valve SUN cho motor tời, motor quay.

• Cartridge valve SUN cavity T-24A lưu lượng lớn cho hệ công trình.

Nếu lắp đúng và cài đúng, CWIG giúp hệ vận hành êm, giảm giật và tăng an toàn rõ rệt.
