Van cân bằng áp suất cartridge SUN Hydraulics CBIG – LJN/LCN/LDN/LKN
I. Tổng quan về Van cân bằng áp suất cartridge SUN Hydraulics trong hệ thống thủy lực công nghiệp
Trong các hệ thống thủy lực công nghiệp hiện đại, việc kiểm soát và cân bằng áp suất đóng vai trò then chốt đối với hiệu suất, độ an toàn và tuổi thọ của toàn bộ thiết bị. Khi hệ thống phải làm việc với tải trọng lớn, chu kỳ vận hành liên tục và áp suất cao, chỉ cần một sai lệch nhỏ về áp suất cũng có thể gây ra rung giật, hao mòn nhanh hoặc thậm chí hư hỏng nghiêm trọng.
Chính vì vậy, Van cân bằng áp suất cartridge SUN Hydraulics đã trở thành lựa chọn tiêu chuẩn trong rất nhiều hệ thống thủy lực yêu cầu cao về độ ổn định, độ chính xác và độ bền lâu dài. Với thiết kế dạng cartridge tối ưu, các dòng van của SUN Hydraulics cho phép tích hợp linh hoạt vào manifold, giảm thiểu tổn thất áp suất và nâng cao độ tin cậy cho toàn hệ thống.
Trong nhóm các dòng van cân bằng áp suất, Van cân bằng áp suất cartridge SUN Hydraulics CBIG – LJN / LCN / LDN / LKN là một trong những model nổi bật, được thiết kế cho lưu lượng lớn, áp suất cao và tải làm việc nặng, đáp ứng tốt các hệ thống thủy lực công nghiệp quy mô lớn.

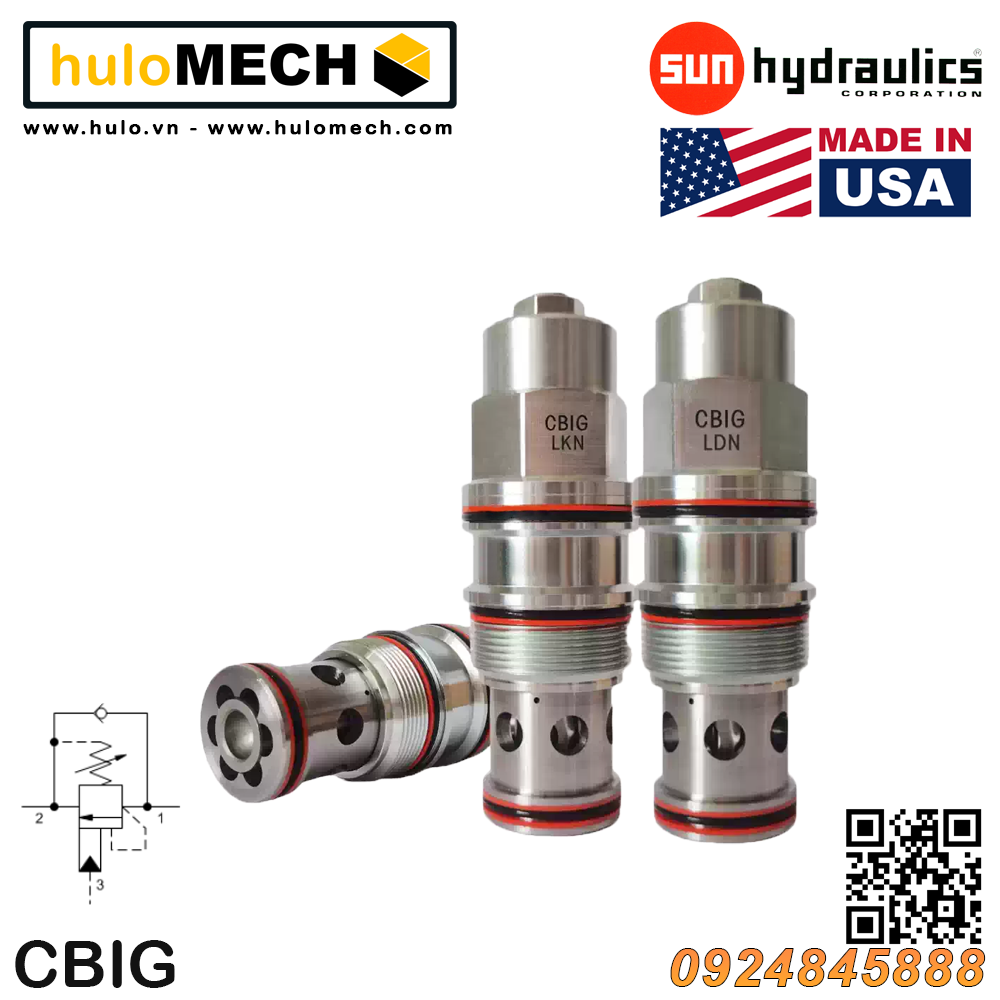

II. Giới thiệu tổng quan Van cân bằng áp suất cartridge SUN Hydraulics CBIG – LJN / LCN / LDN / LKN
Van cân bằng áp suất cartridge SUN Hydraulics CBIG – LJN / LCN / LDN / LKN là dòng van điều khiển áp suất dạng cartridge thuộc series CBIG của SUN Hydraulics. Van được thiết kế để duy trì áp suất ổn định tại nhánh tải, giúp hệ thống vận hành an toàn, hạn chế quá áp và giảm thiểu dao động áp suất khi tải thay đổi.
Với cấu trúc van cartridge SUN chính hãng, CBIG cho phép:
Lắp trực tiếp vào cavity tiêu chuẩn T-19A
Giảm số lượng đường ống
Tối ưu không gian lắp đặt
Dễ dàng bảo trì và thay thế
Các biến thể van CBIG LJN LCN LDN LKN giúp kỹ sư linh hoạt lựa chọn cấu hình phù hợp với từng yêu cầu cụ thể về mạch, áp suất và lưu lượng.

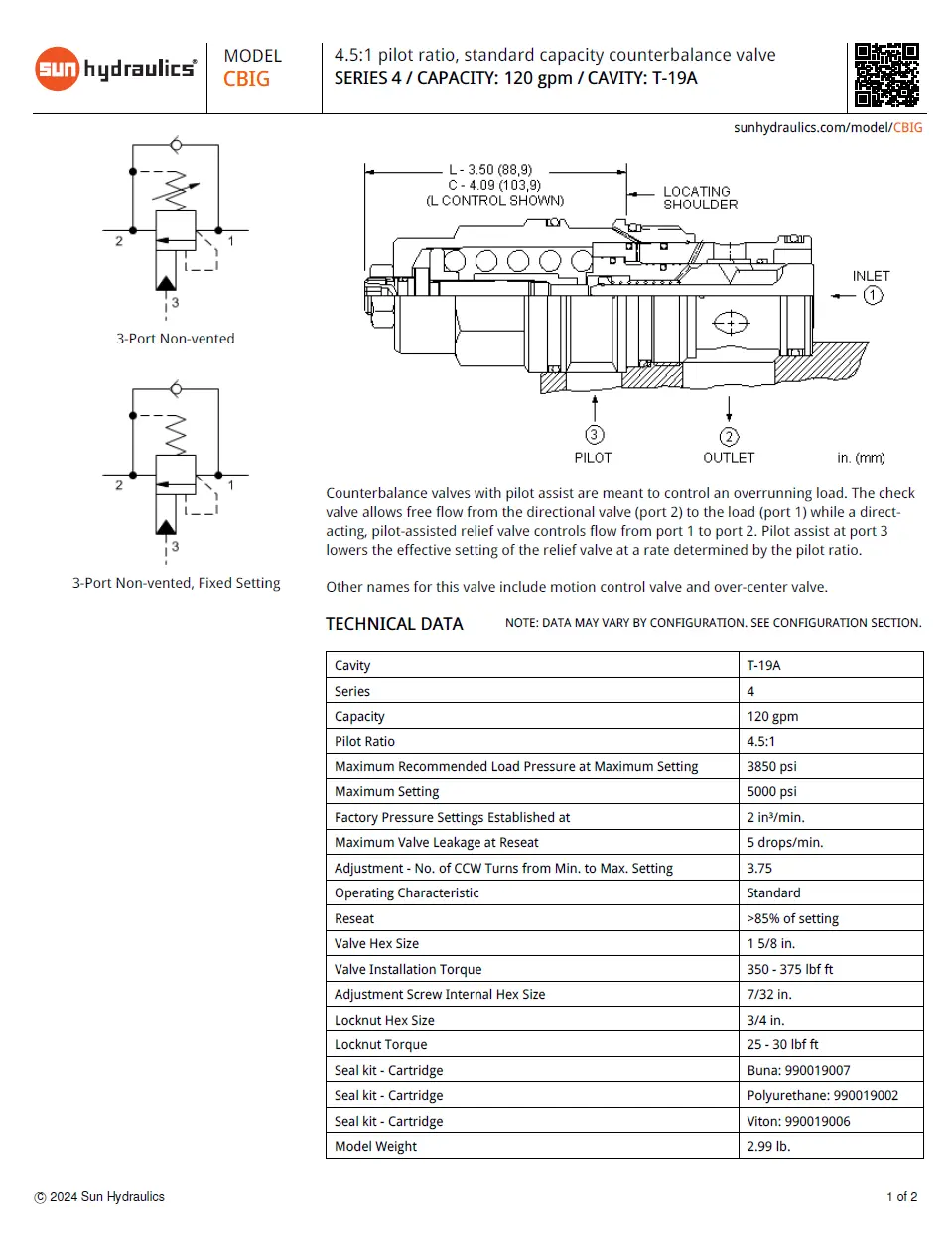

THÔNG SỐ KỸ THUẬT Van cân bằng áp suất cartridge SUN Hydraulics CBIG - LJN/LCN/LDN/LKN
III. Vai trò của Van cân bằng áp suất cartridge SUN Hydraulics trong mạch thủy lực
Trong một hệ thống thủy lực hoàn chỉnh, Van cân bằng áp suất cartridge SUN Hydraulics không chỉ đóng vai trò điều áp mà còn là phần tử bảo vệ cốt lõi cho toàn bộ mạch.
Cụ thể, van thủy lực SUN CBIG đảm nhiệm:
Duy trì áp suất ổn định tại tải
Ngăn ngừa hiện tượng quá áp
Giảm sốc áp khi tải thay đổi đột ngột
Hạn chế rung giật cơ khí
Kéo dài tuổi thọ xi lanh, motor và các van liên quan
Nhờ đó, hệ thống thủy lực vận hành mượt mà, an toàn và bền bỉ hơn trong thời gian dài.
IV. Chức năng kỹ thuật cốt lõi của Van thủy lực SUN CBIG
1. Cân bằng và giữ ổn định áp suất tải
Chức năng chính của sun hydraulics CBIG pressure control valve là duy trì áp suất tải ở mức cài đặt trước. Khi áp suất đầu vào vượt mức cho phép, van sẽ tự động điều tiết để đưa áp suất về trạng thái cân bằng.
2. Giảm dao động và sốc áp
Nhờ thiết kế phản hồi nhanh và đặc tính vận hành ổn định, Van cân bằng áp suất cartridge SUN Hydraulics CBIG giúp giảm thiểu dao động áp suất và hiện tượng sốc áp – nguyên nhân chính gây hư hỏng hệ thống thủy lực.
3. Bảo vệ toàn bộ hệ thống
Bằng việc kiểm soát áp suất hiệu quả, van điều áp thủy lực SUN CBIG giúp bảo vệ:
Xi lanh thủy lực
Motor thủy lực
Đường ống và manifold
Các van phân phối và van điều khiển khác
V. Cấu tạo Cartridge valve CBIG – Chính xác & bền bỉ
Cartridge valve CBIG được SUN Hydraulics thiết kế và gia công theo tiêu chuẩn rất cao, bao gồm:
Thân van thép hợp kim gia công chính xác
Cụm piston điều áp độ bền cao
Lò xo cài đặt áp suất ổn định
Hệ thống làm kín chất lượng cao (Buna, Polyurethane hoặc Viton)
Thiết kế cartridge giúp van cartridge SUN chính hãng CBIG hoạt động ổn định trong môi trường áp suất cao và chu kỳ làm việc liên tục.
VI. Nguyên lý hoạt động của Van cân bằng áp suất CBIG
Nguyên lý hoạt động của van thủy lực SUN CBIG dựa trên sự cân bằng lực giữa:
Áp suất dầu tác động lên piston
Lực đàn hồi của lò xo cài đặt
Khi áp suất vượt quá giá trị cài đặt, van mở để điều tiết lưu lượng, giữ áp suất trong giới hạn an toàn. Khi áp suất giảm, van đóng lại để duy trì áp suất làm việc.

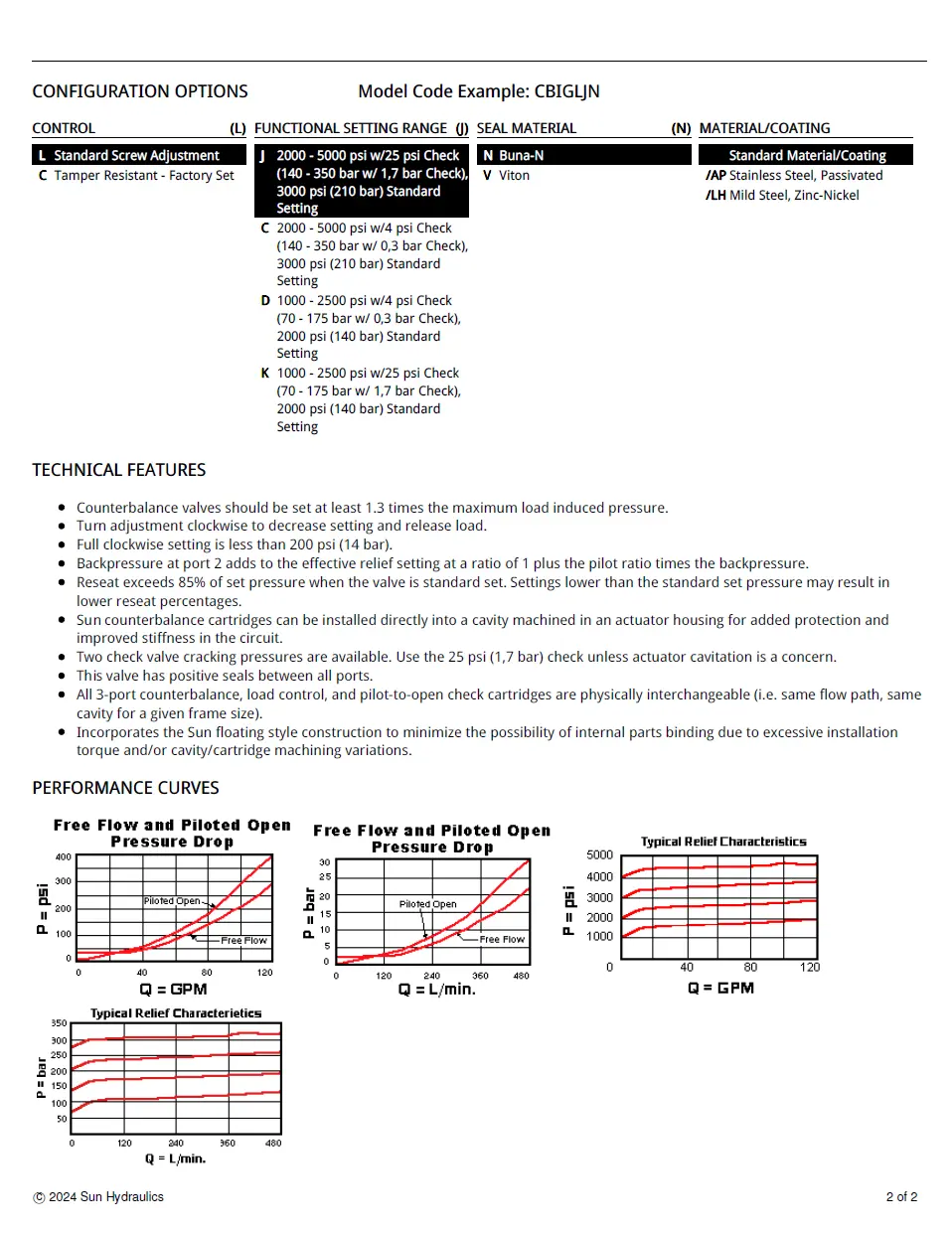

VII. Các biến thể LJN / LCN / LDN / LKN – Linh hoạt cho nhiều cấu hình mạch
Dòng van CBIG bao gồm các biến thể:
CBIG – LJN
CBIG – LCN
CBIG – LDN
CBIG – LKN
Các biến thể này cho phép van sun hydraulics LJN LCN LDN LKN thích ứng với nhiều sơ đồ mạch, vị trí lắp đặt và yêu cầu kỹ thuật khác nhau.
VIII. Thông số kỹ thuật Van cân bằng áp suất cartridge SUN Hydraulics CBIG
Dưới đây là THÔNG SỐ KỸ THUẬT CHÍNH XÁC của Van cân bằng áp suất cartridge SUN Hydraulics CBIG – LJN / LCN / LDN / LKN (theo catalog SUN Hydraulics):
| Thông số | Giá trị |
|---|---|
| Cavity | T-19A |
| Series | 4 |
| Lưu lượng tối đa (Capacity) | 120 gpm |
| Pilot Ratio | 4.5 : 1 |
| Áp suất tải khuyến nghị tối đa tại mức cài đặt cao nhất | 3850 psi |
| Áp suất cài đặt tối đa (Maximum Setting) | 5000 psi |
| Lưu lượng thiết lập áp suất tại nhà máy | 2 in³/min |
| Rò rỉ tối đa tại trạng thái reseat | 5 giọt/phút |
| Số vòng chỉnh CCW từ Min đến Max | 3.75 vòng |
| Đặc tính vận hành | Standard |
| Mức reseat | >85% giá trị cài đặt |
| Kích thước lục giác thân van | 1 5/8 in |
| Mô-men siết lắp van | 350 – 375 lbf·ft |
| Lục giác vít chỉnh | 7/32 in |
| Lục giác đai ốc khóa | 3/4 in |
| Mô-men siết đai ốc khóa | 25 – 30 lbf·ft |
| Khối lượng van | 2.99 lb |
Bộ seal cartridge (Seal kit)
Buna: 990019007
Polyurethane: 990019002
Viton: 990019006
IX. Ưu điểm nổi bật của Van cân bằng áp suất cartridge SUN Hydraulics CBIG
Lưu lượng lớn lên đến 120 gpm
Áp suất làm việc cao, cài đặt tối đa 5000 psi
Độ ổn định áp suất vượt trội
Giảm rung giật và sốc áp hiệu quả
Tuổi thọ dài, độ tin cậy cao
Dễ lắp đặt, bảo trì và thay thế
X. Ứng dụng thực tế của Van cân bằng áp suất CBIG
Van cân bằng áp suất CBIG giá tốt nhưng hiệu suất cao, được sử dụng rộng rãi trong:
Máy ép thủy lực công suất lớn
Dây chuyền sản xuất tự động
Máy công trình, thiết bị nâng hạ
Ngành thép, gỗ, nhựa, xi măng
Hệ thống thủy lực công nghiệp nặng
XI. Vì sao nên chọn Van cân bằng áp suất cartridge SUN Hydraulics CBIG?
Thương hiệu SUN Hydraulics uy tín toàn cầu
Thiết kế tối ưu cho hệ thống áp suất cao
Độ chính xác và độ bền vượt trội
Dễ tích hợp manifold
Được giới kỹ sư tin dùng
XII. Hướng dẫn lựa chọn Van CBIG phù hợp
Khi lựa chọn van CBIG LJN LCN LDN LKN, cần xem xét:
Áp suất làm việc của hệ thống
Lưu lượng yêu cầu
Kiểu cavity T-19A
Môi trường vận hành và loại seal
XIII. Liên hệ tư vấn & báo giá Van SUN Hydraulics CBIG
Nếu bạn đang tìm Van cân bằng áp suất cartridge SUN Hydraulics, van thủy lực SUN CBIG, van cartridge SUN chính hãng, vui lòng liên hệ:
Website: https://hulo.vn
Email: contact@hulomech.com
Điện thoại: 0961.845.888
Đội ngũ kỹ thuật Hulo Mech luôn sẵn sàng tư vấn, lựa chọn và cung cấp Van cân bằng áp suất cartridge SUN Hydraulics CBIG – LJN / LCN / LDN / LKN phù hợp nhất cho hệ thống của bạn.
