V. Nguyên lý hoạt động của Van thủy lực SUN CAGG

Nguyên lý hoạt động của sun hydraulics CAGG pressure control valve được mô tả như sau:

• Dòng dầu từ van phân phối đi vào port 2

• Dòng này đi qua check valve đến tải tại port 1 gần như không bị cản

• Khi tải có xu hướng kéo ngược (overrunning), dòng từ port 1 → port 2 bị kiểm soát bởi van relief

• Áp pilot tại port 3 làm giảm giá trị cài đặt relief theo pilot ratio 5:1

• Do buồng lò xo được thông hơi khí quyển, backpressure tại port 2 không cộng thêm vào áp cài đặt

Cơ chế này cho phép tải được xả mượt – ổn định – không phụ thuộc backpressure.

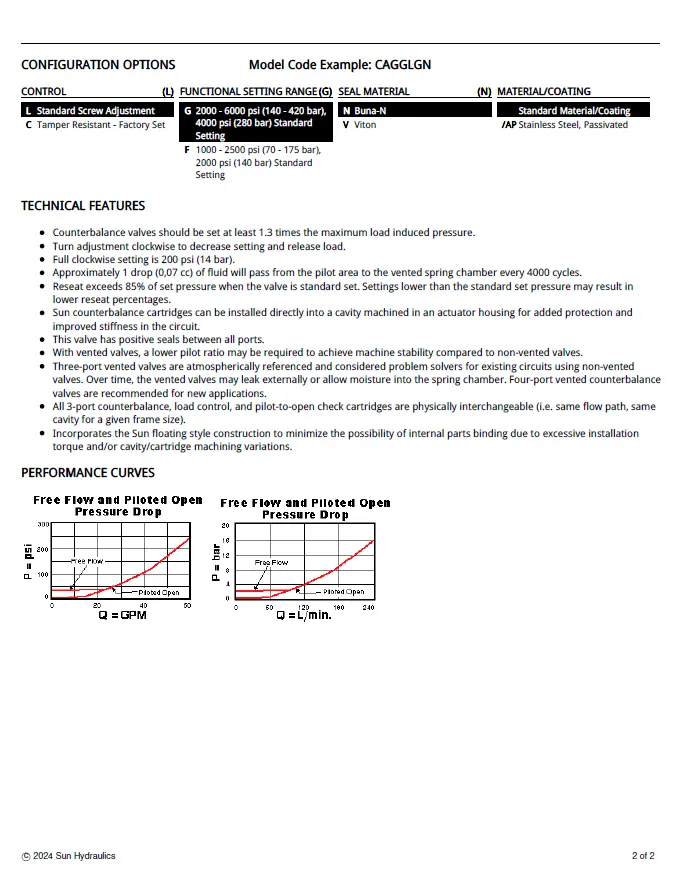

VI. Đặc tính kỹ thuật nổi bật của Van CAGG theo catalog SUN Hydraulics

Các đặc tính kỹ thuật quan trọng của van sun hydraulics CAGG series bao gồm:

• Van counterbalance thông hơi khí quyển, có pilot assist

• Check valve cho dòng tự do từ port 2 → port 1

• Pilot ratio 5:1 – giúp kiểm soát tải chính xác

• Reseat > 85% giá trị cài đặt

• Có positive seals giữa tất cả các cổng

• Khoảng 1 giọt (0,07 cc) dầu đi qua buồng pilot vào buồng lò xo mỗi 4000 chu kỳ

• Kết cấu Sun floating style giúp giảm nguy cơ kẹt chi tiết do:

  • Siết lực lắp quá lớn

  • Sai lệch gia công cavity/cartridge

Lưu ý:

• Van thông hơi có thể rò rỉ ra ngoài theo thời gian hoặc cho hơi ẩm xâm nhập

• Van 4 cổng thông hơi được khuyến nghị cho các ứng dụng mới

VII. Hướng dẫn cài đặt & khuyến nghị vận hành Van CAGG

Theo khuyến nghị của SUN Hydraulics:

• Van nên được cài đặt ít nhất 1.3 lần áp suất tải lớn nhất

• Xoay vít chỉnh theo chiều kim đồng hồ để giảm áp và xả tải

• Full clockwise setting: khoảng 200 psi (14 bar)

• Reseat > 85% khi cài đặt tiêu chuẩn

• Pilot ratio thấp hơn có thể cần thiết để tăng độ ổn định so với van không thông hơi

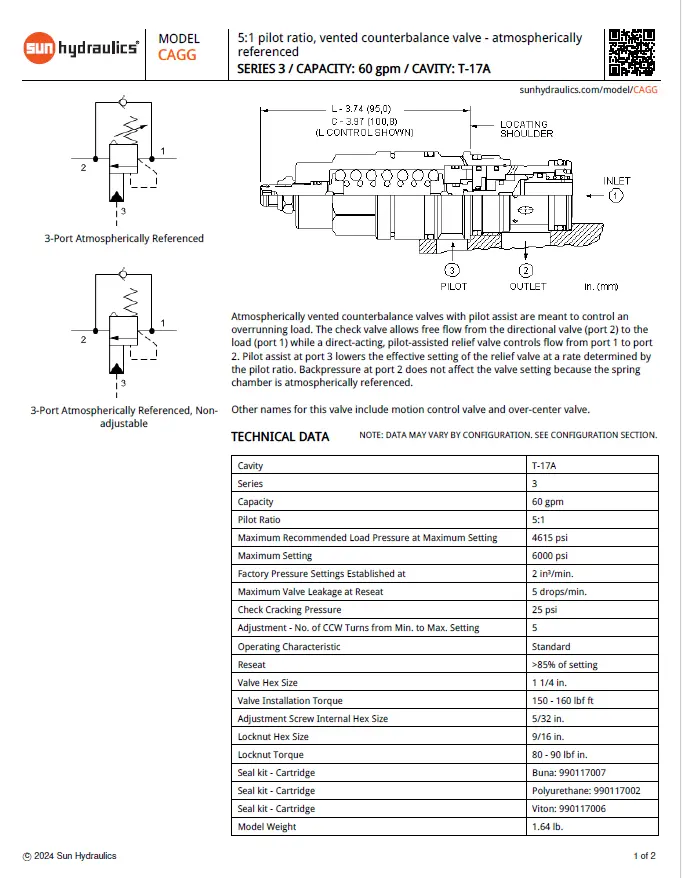

VIII. Thông số kỹ thuật Van cân bằng áp suất cartridge SUN Hydraulics CAGG

Thông số kỹ thuật chi tiết (theo catalog)

Bộ seal cartridge

• Buna: 990117007

• Polyurethane: 990117002

• Viton: 990117006

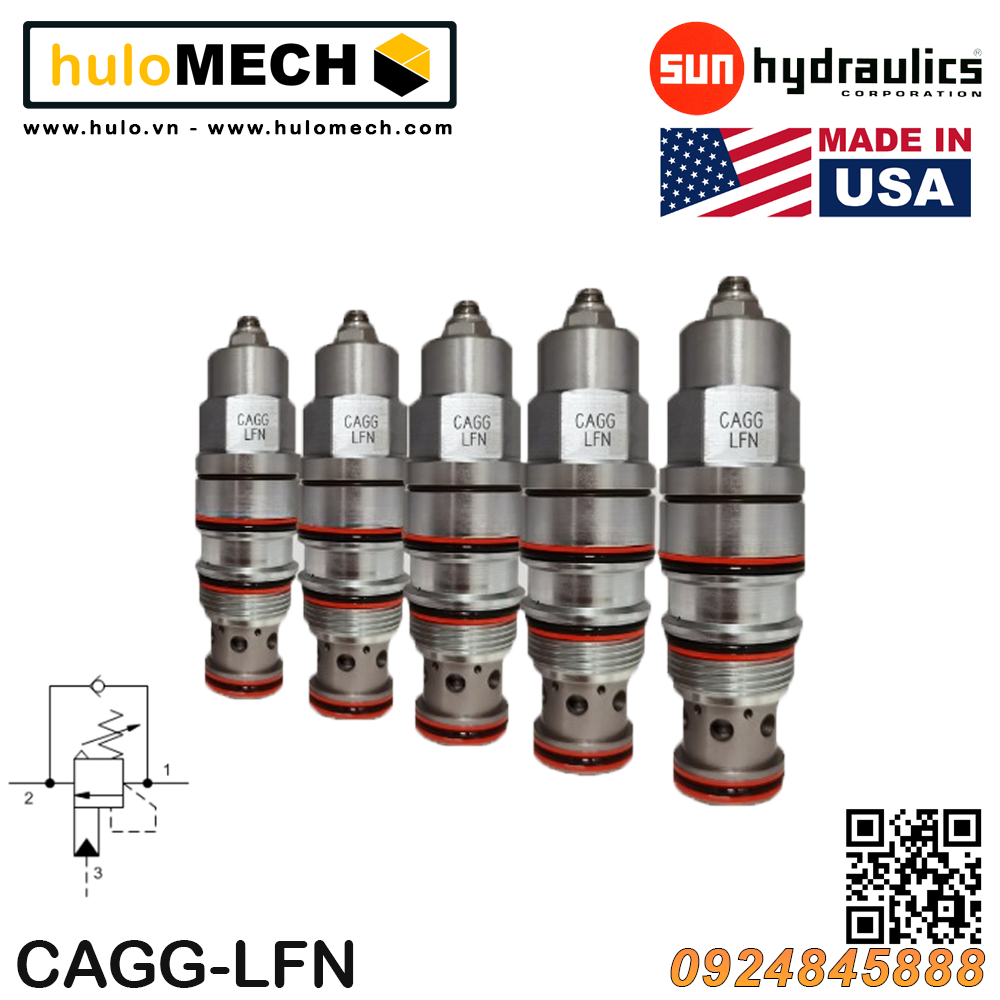

IX. Các biến thể CAGG – LGN / LFN / LFV / LGV

Các mã LGN / LFN / LFV / LGV thể hiện:

• Dải áp suất cài đặt khác nhau

• Cấu hình phù hợp từng ứng dụng cụ thể

Tất cả đều thuộc van sun hydraulics CAGG series, có thể:

• Hoán đổi vật lý trong cùng frame size

• Dễ bảo trì và thay thế

X. Ưu điểm vượt trội của Van cân bằng áp suất cartridge SUN Hydraulics CAGG

• Kiểm soát tải vượt tốc ổn định

• Không bị ảnh hưởng bởi backpressure

• Giảm rung giật và sốc áp hiệu quả

• Độ bền cao, tuổi thọ dài

• Thiết kế cartridge nhỏ gọn

• Phù hợp hệ thống công nghiệp nặng

XI. Ứng dụng thực tế của Van cân bằng áp suất CAGG

Van cân bằng áp suất CAGG giá tốt được ứng dụng rộng rãi trong:

• Hệ thống nâng – hạ tải

• Xi lanh treo

• Motor thủy lực chịu tải quán tính

• Máy công trình

• Hệ thống thủy lực yêu cầu ổn định cao

XII. Vì sao nên chọn Van cartridge SUN Hydraulics CAGG?

• Thương hiệu SUN Hydraulics uy tín toàn cầu

• Thiết kế counterbalance thông hơi chuyên biệt

• Độ an toàn và ổn định cao

• Được kỹ sư thủy lực tin dùng

• Hiệu quả vận hành lâu dài

XIII. Phân phối chính hãng & liên hệ báo giá

Van cân bằng áp suất cartridge SUN Hydraulics CAGG – LGN / LFN / LFV / LGV hiện được phân phối chính hãng tại HULOMECH.
